煤礦井下激光多氣體束管綜合監測解決方案
發布時間：
2023-02-27 18:51
來源：

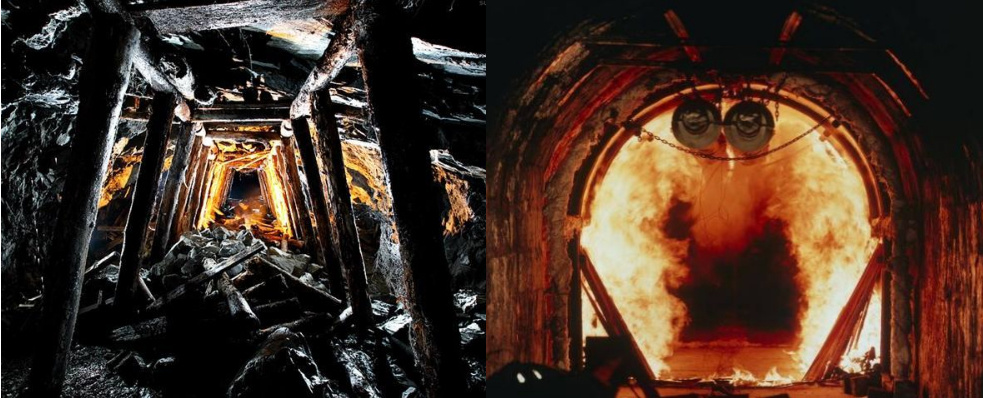

礦井火災是煤礦主要災害之一，采空區自燃發火占比很高。礦井火災一旦發生，導致煤炭資源和物資設備焚毀，甚至引發瓦斯、煤塵爆炸。做好采空區內煤炭的自燃發火預測預警和定位對于減少生命財產損失具有重要意義。
一氧化碳、二氧化碳、甲烷、乙烯、乙炔以及氧氣等6種氣體是煤礦自然發火的重要特征氣體，對此6種氣體進行連續在線監測分析，可以有效實現煤礦火災隱患的早期預警。

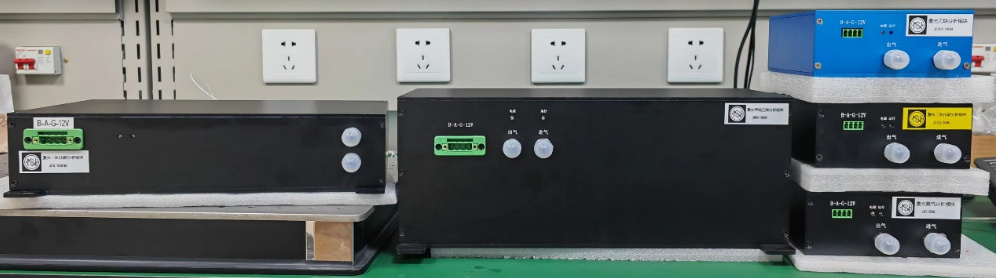

激光多氣體束管綜合監測系統將礦用隔爆兼本安分布式測試裝置和礦用本安型激光多氣體分析控制裝置安放在井下,通過內置抽氣泵對井下多處氣體進行24h實時采集，可以對井下工作面、采空區、上隅角等重要區域進行采樣分析，是當前礦井自然發火在線監測預警的理想技術手段。
| 氣體種類 | 最小測量范圍 | 基本誤差 | 定量重復性 | ||
|---|---|---|---|---|---|
| 氧氣 | （0~25.0）% | （0~25.0）%：±0.75% | ±2% | ||
| >25.0%：±真值的3% | |||||
| 二氧化碳 | （0~5.0）% | （0~0.5）%：±0.1% | ±2% | ||
| >0.5%：±（0.075+真值的5%） | |||||
| 甲烷 | （0~100.00）% | （0~1.00）%：±0.05% | ±2% | ||
| （1.00~100.00）%：±真值的5% | |||||
| 一氧化碳 | （0~1000）×10-6 | ?。?~100）×10-6：±4×10-6 | ±2% | ||
| （>100~1000）×10-6：±（真值的5%）10-6 | |||||
| 乙烯 | （0~100）×10-6 | （0~10）×10-6：±1×10-6 | ±2% | ||
| （10~100）×10-6：±（0.5+真值的5%）10-6 | |||||
| 乙炔 | （0~100）×10-6 | （0~2）×10-6：±0.5×10-6 | ±2% | ||
| （>2~10）×10-6：±1×10-6 | |||||
| >10×10-6：±（0.5+真值的5%）×10-6 | |||||
| 工作環境 | 環境溫度 | 5-40，不結露 | ℃ | ||
| 相對濕度 | ≤80 | % | |||
| 環境壓力 | 80-116 | kPa | |||
| 氣體流速 | 0.5-0.6 | L/min | |||
| 模塊響應時間 | <60 | s | |||
| 模塊供電電壓 | 12V | VDC | |||
| 單一模塊最大功耗 | <2 | W | |||
| 通訊方式 | RS485 | NA | |||
| 通訊協議 | Modbus協議 | NA | |||
